шкаф автоматики котла "эквитис"

Основным элементом шкафа автоматики является контролер розжига и горения Satronic DKG 972 компании Honeywell.

Контролер оборудован светодиодом, флеш-сигналы которого позволяют получить информацию о причине сбоя цикла.

Кроме того, в шкафу располагаются высокочастотный трансформатор розжига Satronic, реле времени и реле конрольных ламп, расположенных на лицевой поверхности и сигнализирующих о следующих причинах остановки котла:

• Давление газа ниже предельно допустимого значения;
• Давление газа выше предельно допустимого значения;
• Отсутствие протока воды в котловом контуре;
• Температура воды на выходе из теплообменника выше предельно;
  допустимого значения ~100°C;
• Опрокидывание тяги.
•

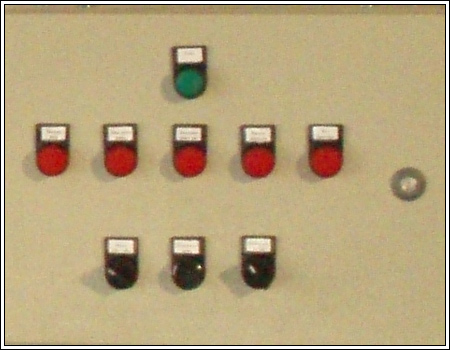

Также на лицевой панели находятся переключатели:

• Включения/выключения котла;
• Контроля сигнальных ламп;
• Переключения режимов работы циркуляционного насоса.
•

Более подробное описание котла, рекомендации по монтажу и инструкции по эксплуатации, а также описание приборовможно найти в разделе: Документация.
